Tekstowy panel HMI z PLC M91 Unitronics

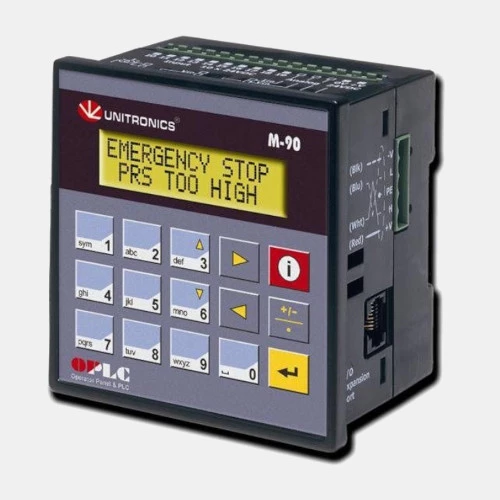

Panel HMI M91-2-R2C Unitronics posiada wyświetlacz STN LCD na 2 linie po 16 znaków oraz 15 przycisków funkcyjnych. HMI M91-2-R2C został wyposażony w zabudowany sterownik PLC z 10 wejść binarnych, w tym 3 szybkie 5 kHz, 2 wejścia analogowe prądowo-napięciowe oraz 6 wyjść przekaźnikowych. Ponadto model ten posiada możliwość rozbudowy liczby lokalnych wejść/wyjść za pomocą portu Expansion. Tekstowy panel Unitronics zasilany jest napięciem 12/24 VDC. Tekstowe panele HMI z PLC M91 dysponują 36K wirtualnej pamięci na aplikację, liczba zmiennych to odpowiednio: 64 timery, 256 cewek oraz 256 rejestrów. Zaś tabela danych: 1024 integers. Ponadto HMI M91-2-R2C ma możliwość ustawienia do 80 projektowanych ekranów. HMI Unitronics z tej serii obsługują 15 języków oraz 20 symboli graficznych. W standardzie HMI M91-2-R2C został wyposażony w port szeregowy RS232/RS485.
| Wejścia/Wyjścia |
| Wejścia binarne | 10 |
| Wyjścia przekaźnikowe | 6 |
| Wejścia analogowe | 1 |
| Napięcie wejść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 4...20 0...20 |
| Rozdzielczość (bit) | 10 |
| Komunikacja |
| Komunikacja | RS232 RS485 |
| Typ modułu |
| Rodzaj modułu | Panel przyciskowy |

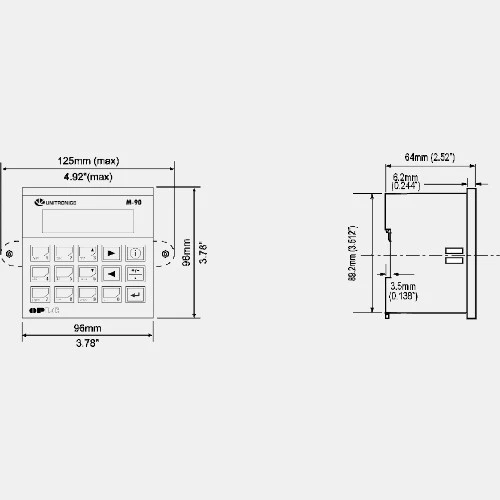

| Wymiary i waga |
| Głębokość (mm) | 64 |
| Szerokość (mm) | 96 |
| Wysokość (mm) | 96 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 12 |
| Ogólne |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 65 |
| Zegar czasu rzeczywistego RTC | Tak |
 | Manual M91-2-R2C |
