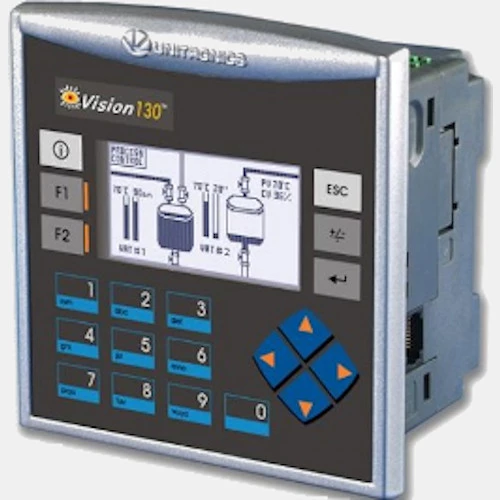

Panel HMI z PLC V130-33-TR6 Unitronics
HMI V130-33-TR6 producenta Unitronics serii V130 zasilany jest napięciem 24V DC. Panel modułowy został wyposażony w 8 wejść cyfrowych, 2 wejścia analogowe 0...10V, prądowo-napięciowe, 4 wejścia analogowe prądowe, 2 wyjścia tranzystorowych NPN oraz 6 wyjść przekaźnikowych. Ponadto HM IV130-33-TR6 z PLC dysponuje portem RS232, RS485 oraz slotem na karty SD. Panel został wyposażony w sterownik PLC z pamięciom programu 448K. Modułowy panel V130-33-TR6 posiada jednoliniowy wyświetlacz z 16 znakami oraz 20 funkcyjnych klawiszy. V130-33-TR6 Unitronics zaprojektowany z możliwością pracy w temperaturze od 0...50 stopni Celsjusza. Panel HMI mono z PLC Unitronics V130 przystosowany jest do montażu na szynie DIN.
| Wejścia/Wyjścia |
| Wejścia binarne | 8 |
| Wyjścia tranzystorowe | 2 |
| Wyjścia przekaźnikowe | 6 |
| Wejścia analogowe | 6 |
| Napięcie wejść analogowych (V) | 0...10 |
| Prąd wyjść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść binarnych (A) | 0,1 5 |
| Rozdzielczość (bit) | 10 |
| Komunikacja |
| Komunikacja | RS232 Gniazdo SD RS485 |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |

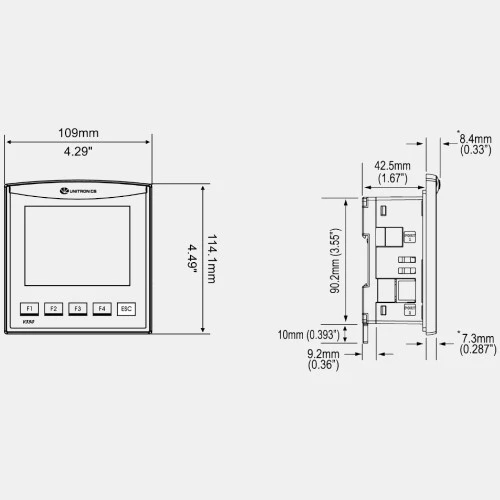

| Wymiary i waga |
| Przekątna ekranu ( '' ) | 2,4 |
| Głębokość (mm) | 68 |
| Szerokość (mm) | 114,1 |
| Wysokość (mm) | 109 |
| Waga (kg) | 0,211 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Ogólne |
| Rozdzielczość (pix) | 128x64 |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 65 |
 | Manual V130-33-TR6 |
