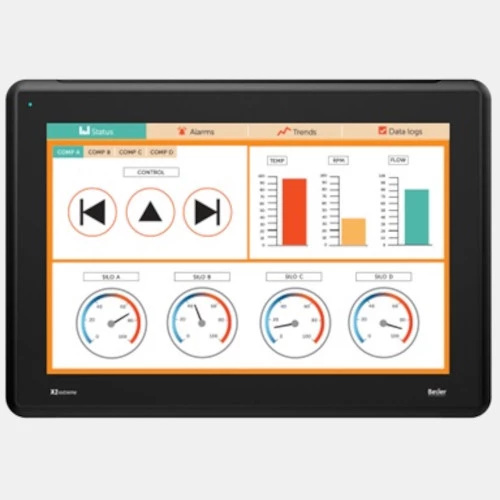

Operatorski panel HMI Beijer X2 Extreme 15
Panel HMI X2 extreme 15 Beijer Electronics o przekątnej ekranu 15". Dotykowy panel Beijer 640014605 zasilany jest napięciem 24 VDC a maksymalny pobór mocy dla niego wynosi 18W. Panel dysponuje wyświetlaczem TFT LCD z podświetleniem LED oraz rezystancyjną matrycą dotykową. Rozdzielczość urządzenia wynosi 1280x800 px, zaś jasności 450 cd/m2. HMI X2 extreme 15 Beijer został wyposażony w 1 port Ethernet, 2 porty szeregowe, 1 złącze 9pin DSUB, 2 złącza USB oraz slot kart SD oraz SDHC. X2 EXTREME 15 posiada system i.MX6DualLite, Dual Cortex-A9 800MHz 512kBL2cache, 1GB pamięci RAM oraz 2 GB pamięci FLASH z możliwością rozbudowy przy pomocy karty SD. HMI 640014605 Beijer może pracować w zakresie temperatur od -30 do +70 stopni Celsjusza, stopień ochrony od frontu wynosi IP66.
Wymiary panelu operatorskiego X2 extreme 15 wynoszą: 410x286x73mm, a wymiary montażowe: 394x270mm.
| Komunikacja |
| Komunikacja | CANopen Ethernet RS232 RS422 USB Gniazdo SD RS485 |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 15 |
| Głębokość (mm) | 73 |
| Szerokość (mm) | 410 |
| Wysokość (mm) | 286 |
| Waga (kg) | 4,1 |
| Otwór montażowy (mm) | 394x270 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Moc (W) | 18 |
| Ogólne |
| Pamięć RAM (MB) | 1000 |
| Rozdzielczość (pix) | 1280x800 |
| Temperatura pracy (°C) | -30...70 |
| Stopień ochrony IP | 20 66 |
| Jasność (cd/m2) | 450 |
| Podświetlenie | LED |
| Żywotność (h) | 50000 |
