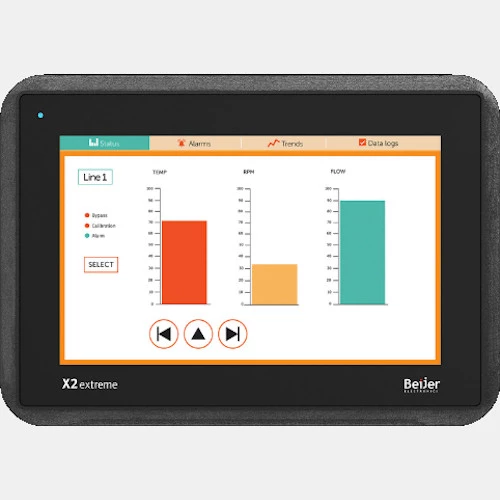

Operatorski panel HMI Beijer X2 Extreme 7
Panel HMI X2 extreme 7 Beijer Electronics o przekątnej ekranu 7". Dotykowy panel Beijer 640013905 zasilany jest napięciem 24 VDC a maksymalny pobór mocy dla niego wynosi 10W. Panel dysponuje wyświetlaczem TFT LCD z podświetleniem LED oraz rezystancyjną matrycą dotykową. Rozdzielczość urządzenia wynosi 800x480 px, zaś jasności 500 cd/m2. HMI X2 extreme 7 Beijer został wyposażony w 1 port Ethernet, 2 porty szeregowe, 1 złącze 9pin DSUB, 2 złącza USB oraz slot kart SD oraz SDHC. X2 EXTREME 7 posiada system i.MX6DualLite, Dual Cortex-A9 800MHz 512kBL2cache, 1GB pamięci RAM oraz 1,5 GB pamięci FLASH z możliwością rozbudowy przy pomocy karty SD. HMI 640013905 Beijer może pracować w zakresie temperatur od -30 do +70 stopni Celsjusza, stopień ochrony od frontu wynosi IP66.
Wymiary panelu operatorskiego X2 extreme 7 wynoszą: 204x143x62mm, a wymiary montażowe: 189x128mm.
| Komunikacja |
| Komunikacja | RS232 Ethernet CANopen USB RS422 RS485 Gniazdo SD |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 7 |
| Głębokość (mm) | 62 |
| Szerokość (mm) | 204 |
| Wysokość (mm) | 143 |
| Waga (kg) | 0,8 |
| Otwór montażowy (mm) | 189x128 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Moc (W) | 10 |
| Ogólne |
| Pamięć RAM (MB) | 1000 |
| Rozdzielczość (pix) | 800x480 |
| Temperatura pracy (°C) | -30...70 |
| Stopień ochrony IP | 20 66 |
| Jasność (cd/m2) | 500 |
| Podświetlenie | LED |
| Żywotność (h) | 50000 |
