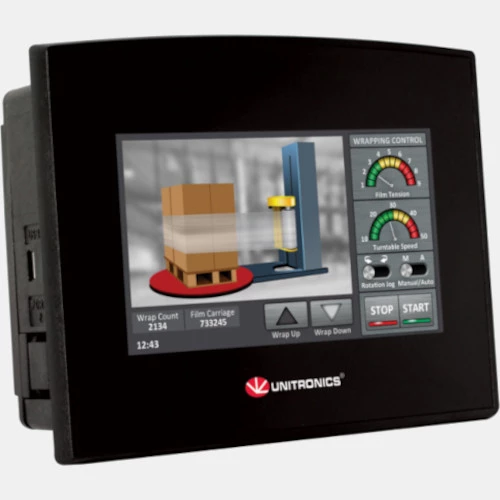

HMI z PLC 4,3" SM43-J-TA22 Unitronics
Panel operatorski HMI SM43-J-TA22 producenta Unitronics o przekątnej ekranu 4,3". Dotykowy ekran TFT LCD o rozdzielczości 800x400 pix posiada ponad 65M kolorów. Dodatkowo graficzny panel HMI dysponuje 12 wejściami binarnymi, 2 analogowymi 0...10V lub 0/4...20mA oraz 8 wyjściami tranzystorowymi i 2 wyjściami analogowymi 0...10V, 4...20mA. Panel HMI SAMBA posiada wbudowany sterownik PLC, zasilany jest napięciem 24V DC i pobiera prąd w wysokości 0,235 A. Kolorowy panel HMI Unitronics SM43-J-TA22 został wyposażony w slot na karty SD, port RS232, RS485 z komunikacją CANbus. SM43-J-TA22 SAMBA został wykonany w wymiarach 105,1 x 136 x 61,3 mm i wadze 0,365 kg. Stopień ochrony obudowy producent deklaruje na IP65 od frontu, a ponadto przewiduje żywotność baterii do 7 lat przy pracy w temperaturze 25 stopni Celsjusza.
| Wejścia/Wyjścia |
| Wejścia binarne | 12 |
| Wyjścia tranzystorowe | 8 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Komunikacja |
| Komunikacja | Gniazdo SD |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |

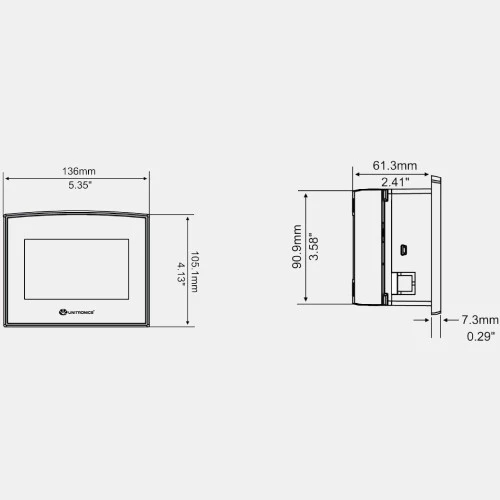

| Wymiary i waga |
| Przekątna ekranu ( '' ) | 4,3 |
| Głębokość (mm) | 61,3 |
| Szerokość (mm) | 136 |
| Wysokość (mm) | 105,1 |
| Waga (kg) | 0,365 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Pobór prądu (A) | 0,235 |
| Ogólne |
| Rozdzielczość (pix) | 800x400 |
| Stopień ochrony IP | 20 65 |
