HMI z PLC 5" US5-B5-TR22 Unitronics

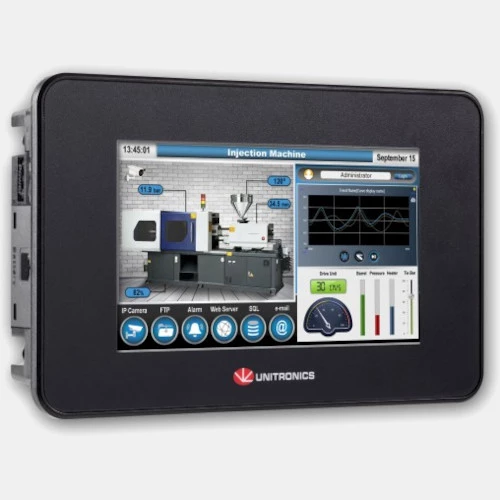

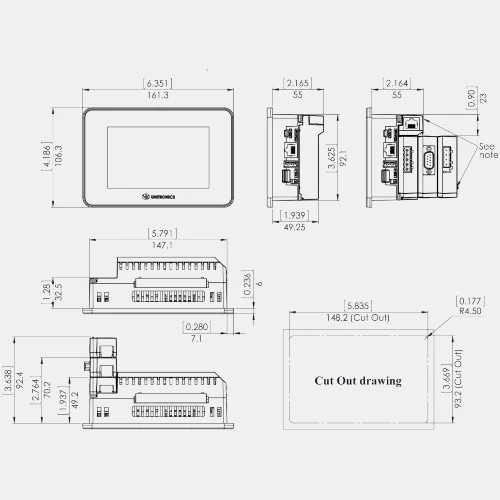

Panel operatorski HMI US5-B5-TR22 producenta Unitronics o przekątnej ekranu 5". Dotykowy ekran TFT LCD o rozdzielczości 800x480 pix posiada ponad 65M kolorów. Dodatkowo graficzny panel HMI wyposażony został w 10 wejść cyfrowych, 2 wejścia analogowe 0...10V lub 0/4...20mA oraz 10 wyjść przekaźnikowych z możliwością rozbudowy do 2048 I/O. Panel HMI Unistream posiada wbudowany sterownik PLC i zasilany jest napięciem 12/24V DC. Kolorowy panel HMI Unitronics US5-B5-TR22 został wyposażony w port Ethernet, gniazdo USB 2x oraz mini SD. US5-B5-TR22 Unistream został wykonany w wymiarach 106,3 x 161,3 x 55 mm i wadze 0,39 kg. Stopień ochrony obudowy producent deklaruje na IP65 od frontu, a ponadto przewiduje żywotność baterii do 7 lat przy pracy w temperaturze 25 stopni Celsjusza.
| Wejścia/Wyjścia |
| Wejścia binarne | 10 |
| Wyjścia przekaźnikowe | 10 |
| Wejścia analogowe | 2 |
| Napięcie wejść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Komunikacja |
| Komunikacja | Ethernet USB Gniazdo SD |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 5 |
| Głębokość (mm) | 55 |
| Szerokość (mm) | 161,3 |
| Wysokość (mm) | 106,3 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 12 |
| Ogólne |
| Pamięć RAM (MB) | 512 |
| Rozdzielczość (pix) | 800x480 |
| Stopień ochrony IP | 66 65 |
