Panel HMI 10,1" LRHA10 Lovato

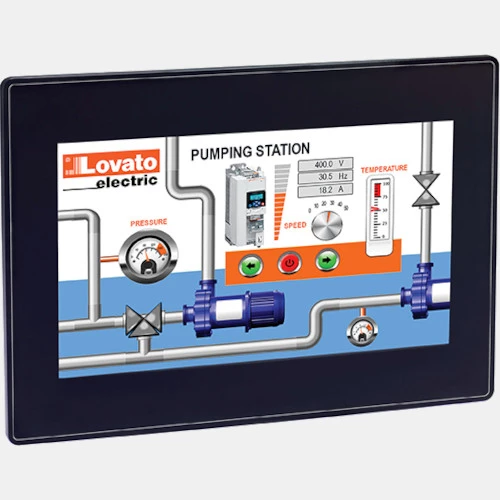

Panel operatorski HMI LRHA10 serii LRH pochodzący od renomowanego producenta Lovato Electric zasilany jest napięciem 24V DC i pobiera prąd w wysokości 0,038A. HMI Lovato wyposażony jest w ekran TFT z dotykową rezystancyjną matrycą o przekątnej 10" oraz rozdzielczości 1024 x 600 pix. Ponadto LRHA10 posiada 64K kolorów oraz jasność ekranu 200Cd/m2 z możliwością przyciemniania. Szybkość oraz płynność poruszania się między aplikacjami zapewnia bardzo wydajny procesor Cortex A8 1GHz z systemem operacyjnym Linux 3.12. Panel HMI Lovato Electric dysponuje pamięcią RAM 512MB oraz Flash 4GB, dodatkowo posiada pamięć na program o pojemności 60MB. HMI LRHA10 Lovato posiada także zegar czasu rzeczywistego RTC, wejście USB, interfejsy Ethernet, RS485, RS232 oraz RS422. Obsługuje również poszczególne protokoły, tj.: Modbus RTU, TCP, OPC UA oraz SIMATIC S7 Ethernet. Panel 10,1" Lovato Electric zaprojektowany został w wymiarach 197 x 282 x 29 mm., z kolei wymiary ekranu wynoszą 271 x 186 mm, natomiast waga to zaledwie 1000g. Stopień ochrony panelu operatorskiego LRHA10 od frontu wynosi IP66, natomiast obudowa tylna to IP20. Panel HMI LRH Lovato dedykowany jest do wielu aplikacji gdzie temperatura otoczenie mieści się w przedziale od 0...50 stopni Celsjusza.
Lovato Electric proponuje stosowanie przy panelu HMI LRHA10 ogranicznika przepięć typu C2-D1 do linii RS485 SASD5VR, ogranicznik przepięć typu C2-D1 do linii Ethernet kat. 6 - PoE SASDET6.
Konfiguracja paneli HMI LRH Lovato Electric odbywa się przy pomocy darmowego oprogramowania LRHSW01. Licencja oprogramowania LRH SW jest jednostanowiskowa.

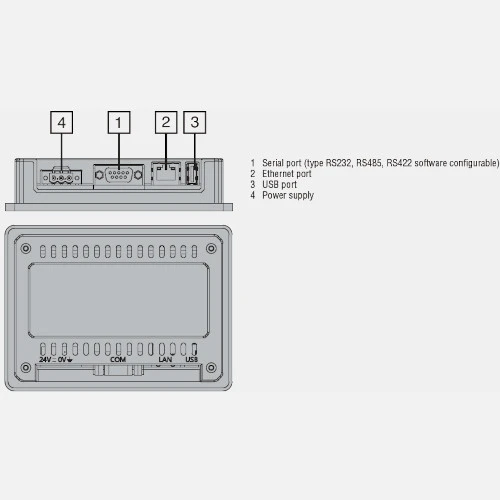

Schemat połączeń HMI LRHA10 Lovato
Komunikacja |
Komunikacja | RS232 Ethernet RS422 USB RS485 |
Typ modułu |
Rodzaj modułu | Panel operatorski |

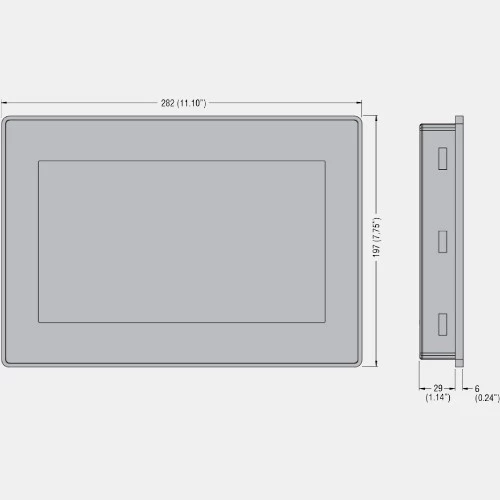

Wymiary i waga |
Przekątna ekranu ( '' ) | 10,1 |
Głębokość (mm) | 29 |
Szerokość (mm) | 282 |
Wysokość (mm) | 197 |
Waga (kg) | 1 |
Zasilanie |
Napięcie zasilania (VDC) | 24 |
Pobór prądu (A) | 0,038 |
Ogólne |
Pamięć RAM (MB) | 256 |
Rozdzielczość (pix) | 1024x600 |
Stopień ochrony IP | 66 |
Procesor (MHz) | 1000 |
Ilość kolorów | 64K |
Jasność (cd/m2) | 200 |
Zegar czasu rzeczywistego RTC | Tak |
| Manual LRHA10 |
