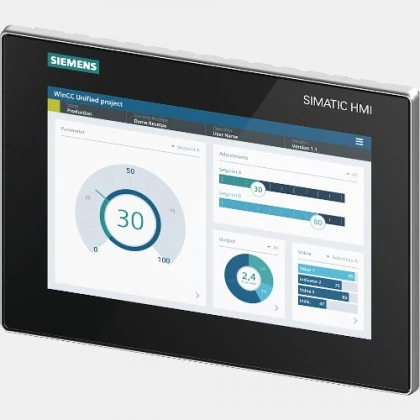

Panel HMI 6AV2128-3KB06-0AX1
Panel dotykowy HMI 6AV2128-3KB06-0AX1 Siemens wyposażony w 10,1" TFT o rozdzielczości 1280x800 px. HMI został wyposażony w 2 porty Ethernet, USB, slot kart SD oraz porty szeregowe RS485 i RS422. Dodatkowo HMI 6AV2128-3KB06-0AX1 obsługuje Profinet. HMI Siemens Unified Comfort dysponuje 16 277 216 kolorami. Konfiguracja HMI MTP1000 odbywa się przy pomocy oprogramowania TIA Portal WINCC UNIFIED COMFORT V16 lub nowszego. Aluminiowa obudowa HMI MTP1000 cechuje się IP65 od frontu i IP20 od tyłu. Wymiary panelu HMI wynoszą 280x205x64mm a waga 2,1kg. Wymiary otworu montażowego pod HMI 6AV2128-3KB06-0AX: 264x189mm.
Akcesoria do panelu HMI 6AV2128-3KB06-0AX1:
- Blokada karty pamięci - 6AV2181-4XM00-0AX0
- Nakładki na pióra dotykowe - 6AV2181-8AV60-0AX0
- Karta pamięci SIMATIC - 6AV2181-8XP00-0AX0
- Złącze żeńskie - 6AV6671-8XA00-0AX0
- Adapter wspornika - 6AV6671-8XD00-0AX0
- Konwerter RS422 na RS232 - 6AV6671-8XE00-0AX0
- Kabel USB - 6AV6881-0AF21-0LC0
- Karta wewnętrzna SIMATIC - 6AV6881-0AP40-0AA0
- Pamięć flash USB, 32 GB - 6AV6881-0AS42-0AA1
- System pisaków dotykowych - 6AV6881-0AV21-0AA0
- Rama INOX - 6AV6881-0KH21-2AA0
- Folia ochronna - 6AV6881-0KJ22-0AA0
- Stalowy klips montażowy - 6AV6881-6AD10-0AA0
- Interfejsy zestawu ochrony przeciwpyłowej - 6ES7648-1AA50-0XG0
| Komunikacja |
| Komunikacja | Ethernet USB RS422 Profinet RS485 Gniazdo SD |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 10,1 |
| Głębokość (mm) | 64 |
| Szerokość (mm) | 280 |
| Wysokość (mm) | 205 |
| Waga (kg) | 2,1 |
| Otwór montażowy (mm) | 264x189 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Pobór prądu (A) | 0,5 |
| Ogólne |
| Rozdzielczość (pix) | 1280x800 |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 20 65 |
| Ilość kolorów | 16777216 |
| Żywotność (h) | 50000 |
