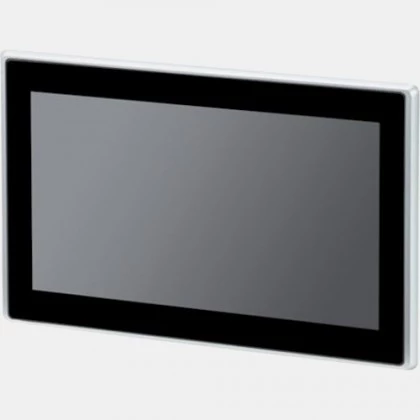

Webpanel XH-303-10-A10-A00-2B 10” Eaton Moeller
Panel operatorski HMI XH-303-10-A10-A00-2B pochodzi z serii XV303 marki Eaton. Urządzenie 199883 zasilane jest napięciem 24V DC i pobiera moc w wysokości 18W. Panel operatorski wykonany został o przekątnej ekranu 10” i rozdzielczości 1024x600 pix. HMI posiada kolorowy ekran TFT zawierający 16,7k kolorów o jasności 800cd/m2 wraz z podświetleniem LED, którego żywotność producent przewiduje do 50 000 godzin. Producemt podaje następujące kąty widzenia dla tego modelu: 85°/85°/85°/85°. Panel HMI XH300 Eaton został wyposażony w 1x port Ethernet, RS485, RS232 oraz CANopen. Kluczowym elementem panelu Eaton Moeller 179659 jest szybki oraz wydajny procesor ARM Cortex A9 800 MHz. Panel operatorski HMI XH-303-10-A10-A00-2B wykonany został w metalowej obudowie, ze szklanym frontem o stopniu ochrony IP65. Obudowa o wadze 1,13 kg posiada wymiary 174 x 269 x 58 mm. 199883 Eaton może pracować w temperaturze od 0…50 stopni Celsjusza. Urządzenie posiada system operacyjny Linux.
| Komunikacja |
| Komunikacja | RS232 Ethernet CAN RS485 |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 10 |
| Głębokość (mm) | 58 |
| Szerokość (mm) | 269 |
| Wysokość (mm) | 174 |
| Waga (kg) | 1,13 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Moc (W) | 18 |
| Ogólne |
| Rozdzielczość (pix) | 1024x600 |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 65 |
| Pamięć (MB) | 512 |
| Ilość kolorów | 16,7 |
| Kontrast | 700:1 |
| Jasność (cd/m2) | 800 |
| Żywotność (h) | 50000 |
