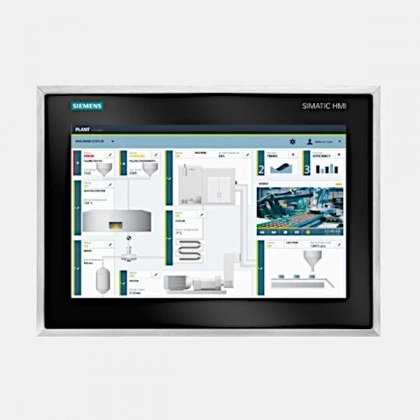

Urządzenie o przekątnej 12" i rozdzielczości 1280x800 pikseli kolorową matrycą. Panel HMI zasilany jest napięciem 24 VDC. Pracuje on na systemie STEP 7 Basic oraz Professional (WinCC Basic). Pulpit posiada pamięć 12 MB. Ekran znacznie poprawia wygodę użytkowania urządzenia dzięki wielu punktom dotyku. Panel operatorski posiada wbudowany Ethernet, kombinacyjny port RS485/R422 i komunikuje się za pomocą PROFINET. Wymiary urządzenia to: 330 x 73 x 241 mm. Waga panela jest równa 4,2 kg. Producent deklaruje żywotność urządzenia do 80000 godzin.
| Komunikacja | |
| Komunikacja | Ethernet RS422 USB RS485 |
| Typ modułu | |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga | |
| Przekątna ekranu ( '' ) | 12 |
| Głębokość (mm) | 73 |
| Szerokość (mm) | 330 |
| Wysokość (mm) | 241 |
| Waga (kg) | 4,2 |
| Zasilanie | |
| Napięcie zasilania (VDC) | 24 |
| Pobór prądu (A) | 0,85 |
| Ogólne | |
| Rozdzielczość (pix) | 1280x800 |
| Temperatura pracy (°C) | 0...45 |
| Pamięć (MB) | 12 |
| Ilość kolorów | 16777216 |
| Żywotność (h) | 80000 |
 | Manual 6AV2144-8MC20-0AA0 |
