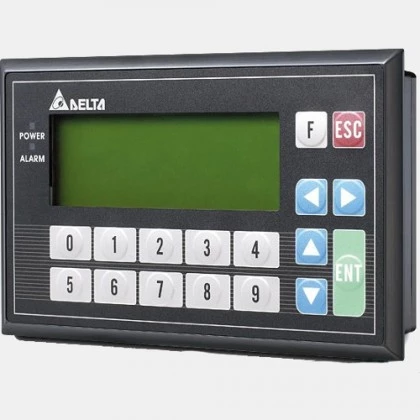

Panel HMI z wbudowanym sterownikiem PLC TP04P-22XA1R
Panel HMI TP04P-22XA1R firmy Delta Electronics. Urządzenie posiada wbudowany 4,1" wyświetlacz. Panel tekstowy TP04P posiada procesor PLC SS2 z programem na 8 tysięcy kroków oraz 5 tysięcy rejestrów. Ponadto TP04P-22XA1R wyposażony został w klawisze funkcyjne. Urządzenie posiada możliwość definiowania funkcji klawiszy. Panel posiada wbudowane porty RS-485 oraz USB. Panel TP04P-22XA1R posiada 8 wejść cyfrowych, 8 wyjść cyfrowych, 4 wejścia analogowe napięciowo/prądowe oraz 2 wyjścia analogowe napieciowo/prądowe. Komunikacja Modbus ASCII/RTU.
| Wejścia/Wyjścia |
| Wejścia binarne |
8 |
| Wyjścia przekaźnikowe |
8 |
| Wejścia analogowe |
4 |
| Wyjścia analogowe |
2 |
| Komunikacja |
| Komunikacja |
USB RS485 |
| Typ modułu |
| Rodzaj modułu |
Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) |
4,1 |
| Głębokość (mm) |
59,2 |
| Szerokość (mm) |
175,8 |
| Wysokość (mm) |
108,6 |
| Waga (kg) |
0,68 |
| Zasilanie |
| Napięcie zasilania (VDC) |
24 |
| Ogólne |
| Rozdzielczość (pix) |
192x64 |
| Temperatura pracy (°C) |
0...55 |
| Pamięć (MB) |
1 |
| Zegar czasu rzeczywistego RTC |
Tak |
