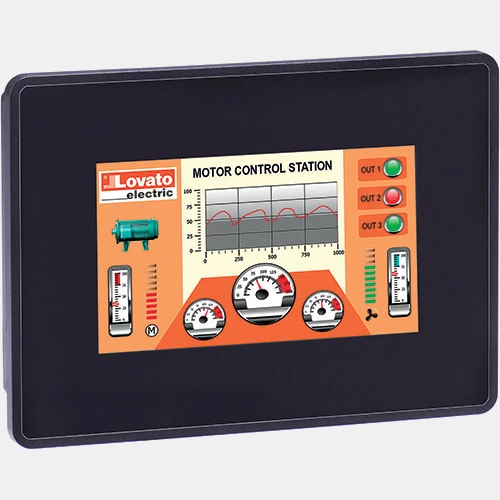

Panel operatorski HMI 4,3" LRHA04 Lovato Electric

Panel HMI 4,3" LRHA04 Lovato

Panel operatorski HMI LRHA04 z serii LRH pochodzący od renomowanego producenta Lovato Electric zasilany jest napięciem 24V DC i pobiera prąd w wysokości 0,025A. HMI Lovato wyposażony jest w ekran TFT z dotykową rezystancyjną matrycą z podświetleniem LED o przekątnej 4,3" oraz rozdzielczości 480 x 272 pix. Ponadto LRHA04  posiada 64K kolorów oraz jasność ekranu 200Cd/m2 z możliwością przyciemniania. Szybkość oraz płynność poruszania się między aplikacjami zapewnia bardzo wydajny procesor Cortex A8 300Mhz z systemem operacyjnym Linux 3.12. Panel HMI Lovato Electric dysponuje pamięcią RAM 256MB oraz Flash 2 GB, dodatkowo posiada pamięć na program o pojemności 60MB. HMI LRHA04 Lovato posiada także zegar czasu rzeczywistego RTC, wejście USB, interfejsy Ethernet, RS485, RS232 oraz RS422. Obsługuje również poszczególne protokoły, tj.: Modbus RTU, TCP, OPC UA oraz SIMATIC S7 Ethernet. Panel 4,3' Lovato Electric zaprojektowany został w wymiarach 107 x 147 x 29 mm., z kolei wymiary ekranu wynoszą 96 x 136mm, natomiast waga to zaledwie 400g. Stopień ochrony panelu operatorskiego LRHA04 od frontu wynosi IP66, natomiast obudowa tylna to IP20. Panel HMI LRH Lovato dedykowany jest do wielu aplikacji gdzie temperatura otoczenie mieści się w przedziale od 0...50 stopni Celsjusza.

Lovato Electric proponuje stosowanie przy panelu HMI LRHA04 ogranicznika przepięć typu C2-D1 do linii RS485 SASD5VR, ogranicznik przepięć typu C2-D1 do linii Ethernet kat. 6 - PoE SASDET6.

Konfiguracja paneli HMI LRH Lovato Electric odbywa się przy pomocy darmowego oprogramowania LRHSW01. Licencja oprogramowania LRH SW jest jednostanowiskowa.

Schemat połączeń HMI LRHA04 Lovato
