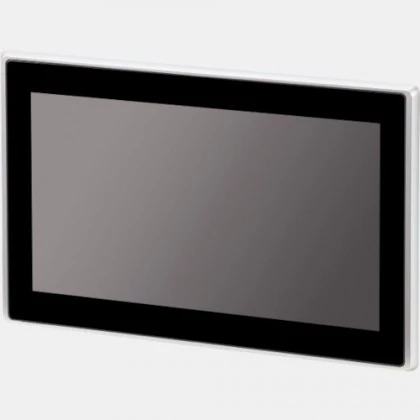

Panel HMI XV-303-10-B02-A00-1C 10” Eaton Moeller
Panel HMI XV-303-10-B02-A00-1C producenta Eaton. Urządzenie 179657 zasilane jest napięciem 24V DC i pobiera moc w wysokości 18 W. Panel operatorski wykonany został o przekątnej ekranu 7” i rozdzielczości 1024 x 600 pix. HMI posiada kolorowy ekran TFT zawierający 16,7k kolorów o jasności 400cd/m2 wraz z podświetleniem LED, którego żywotność producent przewiduje do 50 000 godzin. Panel HMI XV300 został wyposażony w Ethernet, CANopen, RS232, RS485, Profibus, slot na karty SD, wejście USB oraz funkcjonalność PLC. Kluczowym elementem panelu Eaton Moeller 179665 jest szybki oraz wydajny procesor ARM Cortex A9 800 MHz. Panel operatorskim HMI XV-303-10-B02-A00-1C wykonany został w metalowej obudowie, ze szklanym frontem o stopniu ochrony IP65. Obudowa o wadze 1,3 kg posiada wymiary 174 x 269 x 58 mm. 179665 Eaton może pracować w temperaturze od 0…50 stopni Celsjusza.
Komunikacja |
Komunikacja | RS232 Ethernet CAN RS485 |
Typ modułu |
Rodzaj modułu | Panel operatorski |
Wymiary i waga |
Przekątna ekranu ( '' ) | 10,1 |
Głębokość (mm) | 58 |
Szerokość (mm) | 269 |
Wysokość (mm) | 174 |
Waga (kg) | 1,3 |
Zasilanie |
Napięcie zasilania (VDC) | 24 |
Moc (W) | 18 |
Ogólne |
Rozdzielczość (pix) | 1024x600 |
Temperatura pracy (°C) | 0...50 |
Stopień ochrony IP | 65 |
Pamięć (MB) | 512 |
Ilość kolorów | 16,7 |
Jasność (cd/m2) | 400 |
Żywotność (h) | 50000 |
