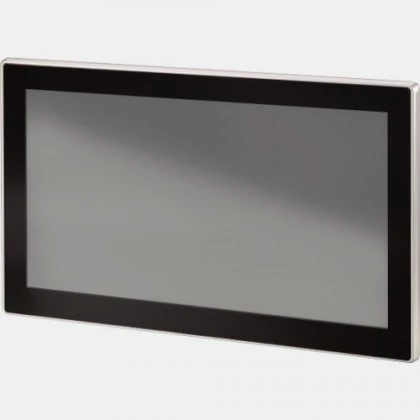

Panel HMI XV-303-10-BE2-A00-1C 10,1” Eaton Moeller
Panel operatorski HMI XV-303-10-BE2-A00-1C pochodzi z serii XV300 producenta Eaton. Urządzenie 179669 zasilane jest napięciem 24V DC i pobiera moc w wysokości 21,6W. Panel operatorski wykonany został o przekątnej ekranu 10,1” i rozdzielczości 1024 x 600 pix. HMI posiada kolorowy ekran TFT zawierający 16,7k kolorów o jasności 400cd/m2 wraz z podświetleniem LED, którego żywotność producent przewiduje do 50 000 godzin. Panel HMI XV300 został wyposażony w CANopen, RS232, RS485, slot na karty SD, wejście USB oraz funkcjonalność PLC. Kluczowym elementem panelu Eaton Moeller 179669 jest szybki oraz wydajny procesor ARM Cortex A9 800 MHz. Panel operatorskim HMI XV-303-10-BE2-A00-1C wykonany został w metalowej obudowie, ze szklanym frontem o stopniu ochrony IP65. Obudowa o wadze 3,9 kg posiada wymiary 255 x 404 x 53 mm. 179669 Eaton może pracować w temperaturze od 0…50 stopni Celsjusza.
| Komunikacja |
| Komunikacja | RS232 CAN RS485 |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 10,1 |
| Głębokość (mm) | 58 |
| Szerokość (mm) | 269 |
| Wysokość (mm) | 174 |
| Waga (kg) | 3,9 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Moc (W) | 21,6 |
| Ogólne |
| Rozdzielczość (pix) | 1024x600 |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 65 |
| Pamięć (MB) | 512 |
| Ilość kolorów | 16,7 |
| Jasność (cd/m2) | 400 |
| Żywotność (h) | 50000 |
