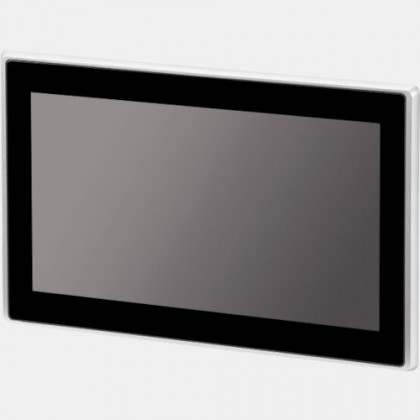

Panel HMI XV-303-10-C02-A00-1C 10” Eaton Moeller
Panel operatorski HMI XV-303-10-C02-A00-1C pochodzi z serii XV300 producenta Eaton. Urządzenie 179666 zasilane jest napięciem 24V DC i pobiera moc w wysokości 18W. Panel operatorski wykonany został o przekątnej ekranu 10” i rozdzielczości 1024 x 600 pix. HMI posiada kolorowy ekran TFT zawierający 16,7k kolorów o jasności 400cd/m2 wraz z podświetleniem LED, którego żywotność producent przewiduje do 50 000 godzin. Panel HMI XV300 został wyposażony w 2 x port Ethernet, RS485, RS232, CANopen, PB-DP, a także dysponuje funkcjonalnością PLC. Kluczowym elementem panelu Eaton Moeller 179666 jest szybki oraz wydajny procesor ARM Cortex A9 800 MHz. Panel operatorskim HMI XV-303-10-C02-A00-1C wykonany został w metalowej obudowie, ze szklanym frontem o stopniu ochrony IP65. Obudowa o wadze 1,13 kg posiada wymiary 174 x 269 x 58 mm. 179666 Eaton może pracować w temperaturze od 0…50 stopni Celsjusza.
Komunikacja |
Komunikacja |
Ethernet RS232 CAN RS485 |
Typ modułu |
Rodzaj modułu |
Panel operatorski |
Wymiary i waga |
Przekątna ekranu ( '' ) |
10 |
Głębokość (mm) |
58 |
Szerokość (mm) |
269 |
Wysokość (mm) |
174 |
Waga (kg) |
1,13 |
Zasilanie |
Napięcie zasilania (VDC) |
24 |
Moc (W) |
18 |
Ogólne |
Rozdzielczość (pix) |
1024x600 |
Temperatura pracy (°C) |
0...50 |
Stopień ochrony IP |
65 |
Pamięć (MB) |
512 |
Ilość kolorów |
16,7 |
Jasność (cd/m2) |
400 |
Żywotność (h) |
50000 |
