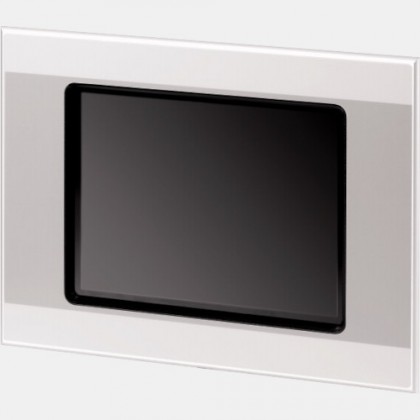

Panel HMI XV-363-10-C02-A00-1B 10” Eaton Moeller
Panel operatorski HMI XV-363-10-C02-A00-1B pochodzi z serii XV300 producenta Eaton. Urządzenie 197668 zasilane jest napięciem 24V DC i pobiera moc w wysokości 20,5W. Panel operatorski wykonany został o przekątnej ekranu 10” i rozdzielczości 640 x 480 pix. HMI posiada kolorowy ekran TFT zawierający 16,7k kolorów o jasności 400cd/m2 wraz z podświetleniem LED, którego żywotność producent przewiduje do 50 000 godzin. Panel HMI XV300 został wyposażony w 2 x port Ethernet, RS485, RS232, CANopen oraz PB-DP. Kluczowym elementem panelu Eaton Moeller 197668 jest szybki oraz wydajny procesor ARM Cortex A9 800 MHz. Panel operatorski HMI XV-363-10-C02-A00-1B wykonany został w metalowej obudowie, ze szklanym frontem o stopniu ochrony IP65. Obudowa o wadze 3,4 kg posiada wymiary 260,2 x 345,2 x 67 mm. 197668 Eaton może pracować w temperaturze od 0…50 stopni Celsjusza.
| Komunikacja |
| Komunikacja |
Ethernet RS232 USB CAN RS485 |
| Typ modułu |
| Rodzaj modułu |
Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) |
10 |
| Głębokość (mm) |
67 |
| Szerokość (mm) |
345,2 |
| Wysokość (mm) |
260,2 |
| Waga (kg) |
3,4 |
| Zasilanie |
| Napięcie zasilania (VDC) |
24 |
| Moc (W) |
20,5 |
| Ogólne |
| Rozdzielczość (pix) |
640x480 |
| Temperatura pracy (°C) |
0...50 |
| Stopień ochrony IP |
65 |
| Pamięć (MB) |
512 |
| Ilość kolorów |
16,7 |
| Jasność (cd/m2) |
400 |
| Żywotność (h) |
50000 |
