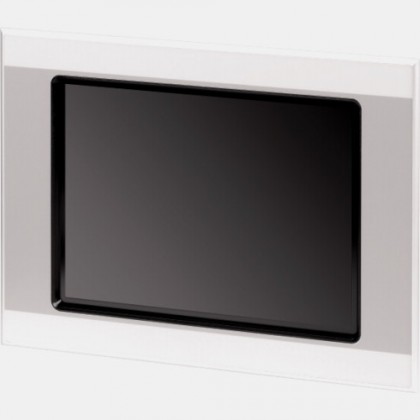

Panel HMI XV-363-12-C02-A00-1B 12” Eaton Moeller
Panel operatorski HMI XV-363-12-C02-A00-1B pochodzi z serii XV300 producenta Eaton. Urządzenie 197669 zasilane jest napięciem 24V DC i pobiera moc w wysokości 19,5W. Panel operatorski wykonany został o przekątnej ekranu 12” i rozdzielczości 800 x 600 pix. HMI posiada kolorowy ekran TFT zawierający 16,7k kolorów o jasności 400cd/m2 wraz z podświetleniem LED, którego żywotność producent przewiduje do 50 000 godzin. Panel HMI XV300 został wyposażony w 2 x port Ethernet, RS485, RS232, CANopen oraz PB-DP. Kluczowym elementem panelu Eaton Moeller 197669 jest szybki oraz wydajny procesor ARM Cortex A9 800 MHz. Panel operatorskim HMI XV-363-12-C02-A00-1B wykonany został w metalowej obudowie, ze szklanym frontem o stopniu ochrony IP65. Obudowa o wadze 3,8 kg posiada wymiary 279,2 x 361,2 x 68 mm. 197669 Eaton może pracować w temperaturze od 0…50 stopni Celsjusza.
| Komunikacja |
| Komunikacja | Ethernet RS232 USB CAN RS485 |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 12 |
| Głębokość (mm) | 68 |
| Szerokość (mm) | 361,2 |
| Wysokość (mm) | 279,2 |
| Waga (kg) | 3,8 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Moc (W) | 19,5 |
| Ogólne |
| Rozdzielczość (pix) | 800x600 |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 65 |
| Pamięć (MB) | 512 |
| Ilość kolorów | 16,7 |
| Żywotność (h) | 50000 |
