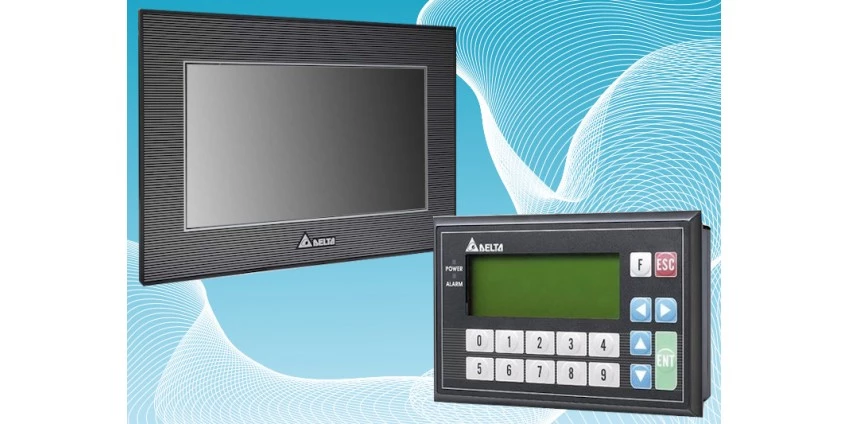

Panele HMI z wbudowanym sterownikiem PLC

Panele operatorskie są powszechnie stosowane w automatyce przemysłowej. W wielu aplikacjach wykorzystywane są one wraz ze sterownikami PLC. Niejednokrotnie jest wymagane stosowanie obu urządzeń, jednak w przypadku niektórych aplikacji idealnym rozwiązaniem jest panel z PLC. Delta Electronics jako jeden z wiodących producentów automatyki przemysłowej ma w swojej ofercie takie panele. W swoim bogatym asortymencie posiada dwie serie HMI ze zintegrowanym sterownikiem PLC. Urządzenia te są idealnym rozwiązaniem do prostych aplikacji.

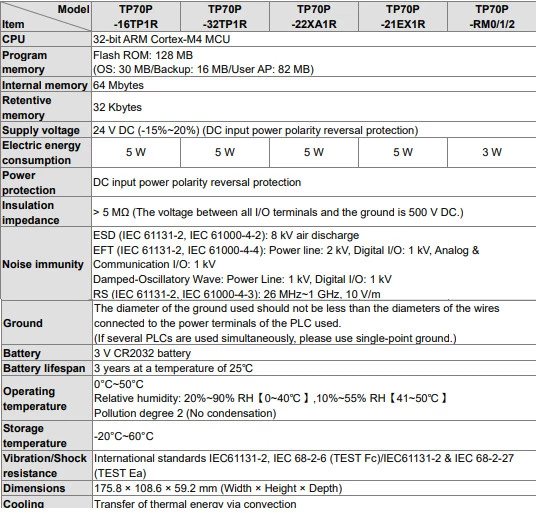

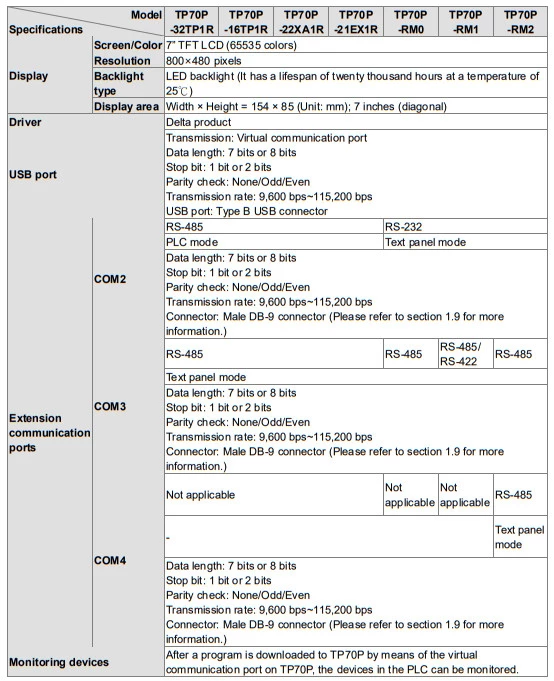

Panele dotykowe HMI TP70P

Dotykowe panele HMI TP70P wyposażone zostały w zabudowany sterownik PLC z programem na 4 tysiące kroków oraz 5 tysięcy rejestrów. Wszystkie panele z te serii posiadają 7" wyświetlacz TFT-LCD z matrycą dotykową. Ponadto producent wyposażył panele operatorskie HMI TP70P w 2 wejścia impulsowe o częstotliwości 10 kHz. W standardzie posiadają one porty szeregowe RS-485, RS-232 oraz port USB dedykowany do wgrywania, oraz pobierania programu. Oczywiście panele obsługują protokół Modbus ASCII/RTU. Producent oferuje jednostki wyposażone zarówno tylko w punkty cyfrowe, jak i również z wejściami/wyjściami analogowymi.

Panele te dostępne są z kilkoma wersjami zintegrowanego sterownika PLC. W zależności od modelu dostajemy do dyspozycji:

• 16 wejść i 16 wyjść binarnych (TP70P-32T1),
• 8 wejść oraz 8 wyjść binarnych (TP70P-16TP1),
• 8 wejść binarnych, 4 wejścia analogowe, 8 wyjść binarnych i 2 wyjścia analogowe (TP70P-22XA1),
• 8 wejść binarnych, 2 wejścia dla PT100, 8 wyjść binarnych oraz 1 wyjście analogowe (TP70P-21EX1).

Panele tekstowe TP04P

Delta Electronics jako jeden z głównych producentów automatyki w swojej ofercie oprócz dotykowych paneli HMI z PLC posiada również panele tekstowe ze zintegrowanym sterownikiem PLC. Panele serii TP04P zostały wyposażone w procesor PLC SS2. Dzięki temu dysponują programem na 8 tysięcy kroków i 5 tysięcy rejestrów. Ponadto w standardzie dysponują portem RS-485, złączem USB oraz komunikacją Modbus. Kolejnym atutem są 2 wejścia impulsowe. 4-liniowy wyświetlacz tekstowy STN-LCD ma przekątną 4,1". Ponadto urządzenia te zostały wyposażone w przyciski funkcyjne. Należy wspomnieć, iż programista ma możliwość definiowania klawiszy funkcyjnych. Producent oferuje sterowniki z czterema różnymi konfiguracjami wejść oraz wyjść. W zależności od wybranego modelu dostajemy do dyspozycji:

• 16 wejść cyfrowych oraz 16 wyjść cyfrowych (TP04-32TP1),
• 8 wejść cyfrowych oraz 8 wyjść cyfrowych (TP04P-16TP1),
• 8 wejść cyfrowych, 8 wyjść cyfrowych, 4 wejścia analogowe oraz 2 wyjścia analogowe (TP04-22XA1),
• 8 wejść cyfrowych, 8 wyjść cyfrowych, 2 wejścia pod czujniki PT100, 1 wyjście analogowe (TP04-21EX1).

Zastosowanie paneli operatorskich HMI PLC

Sterowniki PLC zintegrowane z panelami operatorskimi HMI są odpowiedzią na rosnące zapotrzebowanie oraz wymagania rynku. Panele HMI ze wbudowanym sterownikiem PLC docenione zostały przede wszystkim przez producentów maszyn i w aplikacjach niskobudżetowych. Łącząc w sobie 2 urządzenia, czyli panel operatorski oraz sterownik PLC pozwalają na zaoszczędzenie pieniędzy, oraz miejsca. Sprawdzają się idealnie w prostych aplikacjach automatyki przemysłowej.
