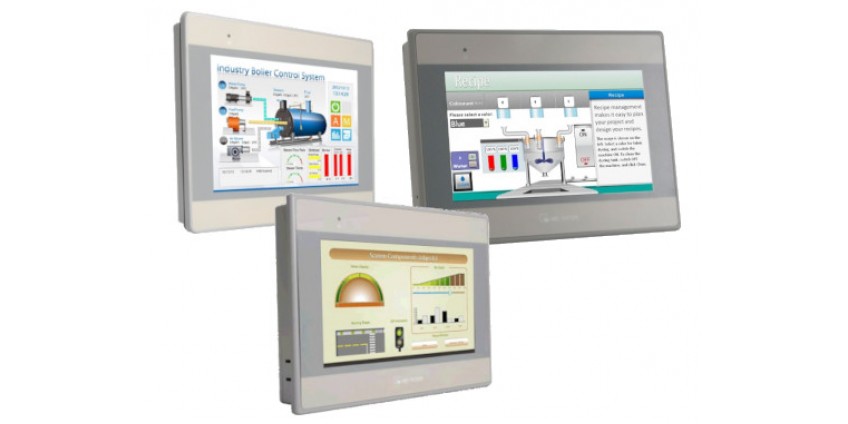

Panele HMI iE - charakterystyka ogólna

Panele HMI z serii iE pochodzą od znanego oraz cenionego producenta Weintek. Cała seria iE składa się z 7 paneli HMI o różnych wielkościach. Weintek zaprojektował panele w trzech standardowych wielkościach:

• 4,3",
• 7",
• 10,1"

Są to najczęściej preferowane wielkości paneli HMI Weintek przez kontrahentów.

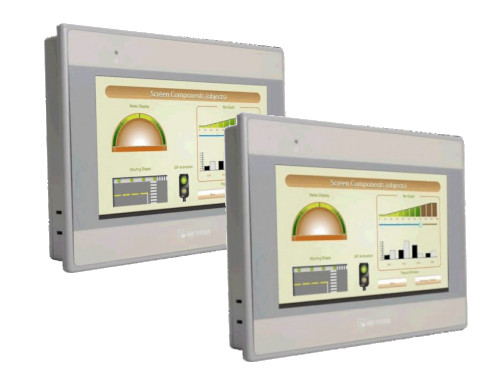

Panele HMI 4,3 cala, których wymiary producent podaje na 128 x 102 x 32 mm.:

• MT8050iE,
• MT8053iE.

Panele operatorskie HMI 7 cali posiadające wymiary 200,3 x 146,3 x 34 mm.:

•

• MT8071iER,
• MT8071iE,
• MT8073iE.

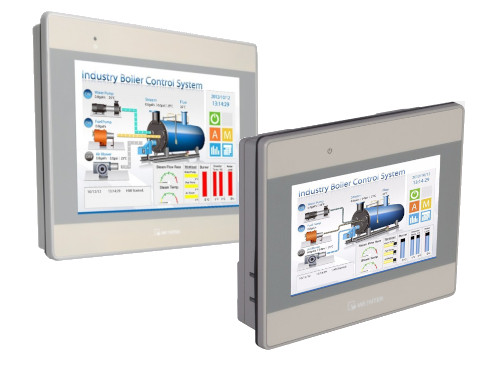

Panele HMI o przekątnej 10,1 cala oraz wymiarach 271 x 213 x 36,4 mm.

• MT8102iE,
• MT8103iE,

Panele HMI iE Weintek zasilane napięciem 24 V DC  z wkomponowaną izolacją galwaniczną, która ma za zadanie wyeliminowanie ewentualnych uszkodzeń urządzenia, w momencie powstania różnic potencjałowych. Weintek posiada bogatą ofertę produktów z rodziny iE. Panele operatorskie z tej grupy posiadają 4 rdzeniową rezystancyjną matrycę dotykową z ekranem TFT 16,7M lub 262K kolorów z podświetleniem LED, którego żywotność sięga do 30 000 lub w przypadku 10 calowych paneli 50 000 godzin.  Co więcej posiadają szeroki kąt widzenia, co poprawia komfort pracy dla użytkownika. Cechują się szerokim zakresem zastosowań w różnorodnych aplikacjach automatyki przemysłowej. Producent w serii iE wyposażył panele HMI w port USB, port Ethernet ora RS232 i RS485 obsługujący protokół MPI. Mało tego, port RS485 dodatkowo posiada optoizolacje, dzięki której praca w środowisku elektrycznym jest niezawodna. Ważnym aspektem w rodzinie paneli HMI iE jest to, iż mają możliwość komunikowania się z blisko ponad 250 różnorodnymi urządzeniami. Każdy z paneli operatorskich HMI iE Weintek dysponuje pamięcią RAM oraz Flash o pojemności 128 MB. Modele różnią się rozdzielczością, panele o wielkości 4,3 cala posiadają rozdzielczość 480 x 272 pix, panele 7 calowe 800x480px, natomiast 10 calowe panele HMI mają rozdzielczość 1024 x 600 pix. Ponadto dysponują bardzo szybki oraz mocny 32 bitowy procesor Cortex A8 CPU 600Mhz, który znacznie poprawia komfort pracy. Dodatkowo zapewnia sprawną komunikację HMI z PLC. Jeden z 10 calowych paneli HMI, a mianowicie panel MT8103iE posiada Wi-Fi, jest to jedyny model z całej serii iE. Wybrane panele HMI z serii iE mają fabrycznie wbudowana usługę zdalnego dostępu EasyAccess. Do pozostałych modeli jest możliwość jej dołączenia. Wszystkie panele operatorskie iE Weintek przeznaczone są do montażu w odpowiednio przygotowanym otworze, z wyłączeniem dwóch modeli MT8070iER oraz MT8071iER. Są one przystosowane do montażu na wewnętrznej stronie szafy sterowniczej.

Z uwagi na to, że panele operatorskie iE Weintek zamknięte są w bardzo cienkiej plastikowej obudowie o stopniu ochrony IP65 z powodzeniem, sprawdzają się niemalże z każdej aplikacji automatyki przemysłowej. Prócz tego wykończenie panelu w postaci srebrnej ramki dodaje estetycznego wyglądu. Ponadto ekran HMI 4,3", 7" oraz 10,1 calowych paneli zabezpieczony jest dodatkową płytką ochronną, która jest odporna na wodę oraz pył. Mimo nawet bardzo trudnych warunków nie dochodzi do korozji urządzenia. Zaprojektowane zostały do pracy w temperaturze od 0 do 50 stopni Celsjusza. Z kolei temperatura, w jakiej można przechowywać produkt, waha się od - 20 do 60 stopni Celsjusza. Jeżeli chodzi o montaż panelu, przebiega on bardzo szybko oraz łatwo. Wszystkie produkty z serii iE posiadają certyfikat CE.

Porównanie paneli HMI

Panele HMI Weintek z rodziny iE zostały stworzone w zastępstwie za wycofaną już, a popularną wśród użytkowników grupę paneli iH Weintek.

Oprogramowanie

Konfiguracja paneli operatorskich HMI iE Weintek odbywa się z wykorzystaniem bardzo intuicyjnego oprogramowania EasyBuilder Pro. Należy dodać, że jest to zupełnie darmowe oprogramowanie dostępne do pobrania ze strony producenta. Programowanie paneli HMI iE z wykorzystaniem oprogramowania EasyBuilder Pro jest bardzo łatwe.

Zastosowanie paneli iE

Panele operatorskie iE Weintek dzięki posiadającym funkcjom znajdują zastosowanie w wielu gałęziach automatyki przemysłowej. Z powodzeniem stosowane są w różnorodnych aplikacjach. Sprawdzą się bezawaryjnie w aplikacjach, gdzie występuje wysoka temperatura. Dzięki odporności na wodę i kurz są również bezawaryjne w pracy na halach produkcyjnych. Ponadto stosowane przy taśmociągach, maszynach pakujących lub też sortowniach. Dodatkowo HMI iE Weintek bezkonkurencyjne w wielu innych aplikacjach gdzie narażone są na pracę przy wysokiej temperaturze w otoczeniu pyłów oraz wilgoci.
