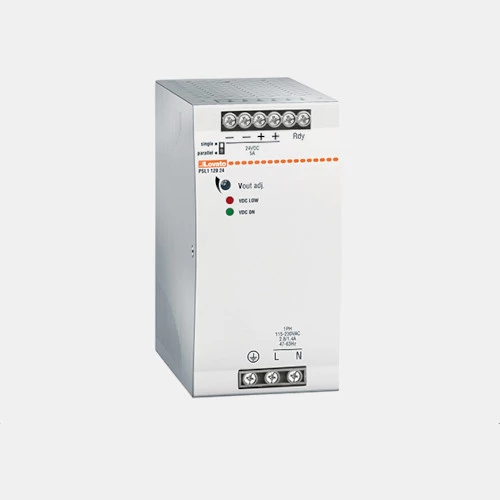

Zasilacz impulsowy 1-fazowy 24VDC Lovato
Moduł zasilający PSL112024 o napięciu wyjściowym 24VDC. Napięcie zasilania wynosi 115...230/210...375 V DC. Zasilacz PSL112024 pobiera prąd z sieci 2,8 A przy 90V AC oraz 1,4 A przy 180V AC, zaś częstotliwość zasilania wynosi 47...63 Hz. Prąd wyjściowy 5 A osiągamy przy mocy zasilacza wynoszącej 120 W. Sprawność urządzenia wynosi >86%. Moduł posiada zieloną diodę LED, która działa jako wskaźnik obecności napięcia. PSL112024 jednofazowy Lovato może pracować w temperaturze -40...70 °C. Zasilacz Lovato wykonany został w obudowie metalowej o stopniu ochrony IP20 i dedykowany jest do montażu na szynę DIN. Zasilacz 24VDC PSL112024 posiada wymiary 124,5 x 64 x 123,6 mm i wagę 1018 g. PSL112024 Lovato Electric sprawdza się zarówno w aplikacjach automatyki przemysłowej jak i budynkowej.
Schemat połączeń PSL112024
| Typ modułu |
| Rodzaj modułu | Zasilacze |
| Wymiary i waga |
| Głębokość (mm) | 123,6 |
| Szerokość (mm) | 64 |
| Wysokość (mm) | 124,5 |
| Waga (kg) | 1,018 |
| Zasilanie |
| Napięcie zasilania (VAC) | 230 |
| Napięcie wyjściowe (VDC) | 24 |
| Częstotliwość napięcia zasilającego (Hz) | 47...63 |
| Pobór prądu (A) | 2,8 |
| Prąd wyjściowy (A) | 5 |
| Moc (W) | 120 |
| Ogólne |
| Temperatura pracy (°C) | -40...70 |
