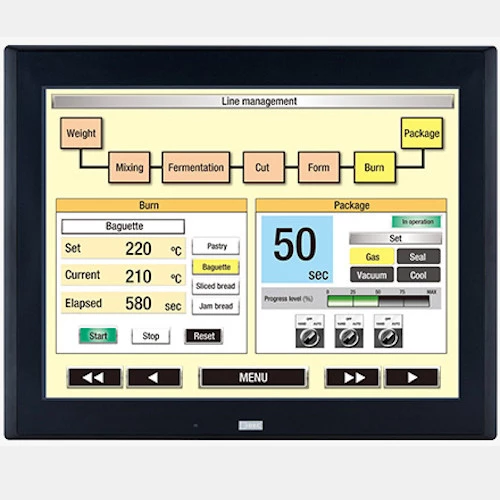

Panel operatorski HMI HG4G-VCXT22MF-B
Panel HMI HG4G-VCXT22MF-B producenta IDEC o zasilaniu 24VDC. Panel został wyposażony w 12,1" ekran z kolorową matrycą TFT LCD o rozdzielczości 1024x768 pikseli oraz jasności na poziomie 800 cd/m2. Producent deklaruje żywotność urządzenia na poziomie 70 000h. Panel HG3G IDEC został wyposażony w szereg portów komunikacyjnych: RS232, RS485/422, Ethernet, USB, USB mini-B, slot kart SD, Webserver. Dodatkowo ten model został wyposażony w wyjście audio oraz wejście video. HG4G-VCXT22MF-B obsługuje liczne protokoły komunikacyjne, w tym Modbus RTU/TCP. Współpracuje z większością urządzeń dostępnych na rynku automatyki przemysłowej. Dodatkowo panel HMI posiada możliwość programowania ekranów. Użytkownik ma możliwość tworzenie ekranów bazowych z opcją nakładania lub ekranów w formie wyskakujących okien tzw. pop up.
Panel dotykowy HG4G-VCXT22MF-B o stopniu ochrony IP66F może pracować w temperaturze od -20 do +60 stopni Celsjusza. Wymiary urządzenia to 314 x 240 x 54,1 mm.
Komunikacja |
Komunikacja |
Ethernet RS232 USB RS422 Gniazdo SD RS485 |
Typ modułu |
Rodzaj modułu |
Panel operatorski |
Wymiary i waga |
Przekątna ekranu ( '' ) |
12,1 |
Głębokość (mm) |
54,1 |
Szerokość (mm) |
314 |
Wysokość (mm) |
240 |
Waga (kg) |
2,1 |
Zasilanie |
Napięcie zasilania (VDC) |
24 |
Ogólne |
Rozdzielczość (pix) |
1024x768 |
Temperatura pracy (°C) |
-20...60 |
Stopień ochrony IP |
66F |
