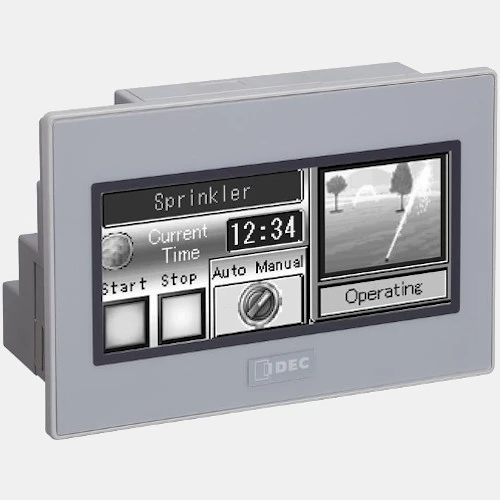

Panel operatorski HMI FT1A-M12RA-B
Panel HMI FT1A-M12RA-B producenta IDEC zasilany jest napięciem 24V DC i pobiera moc w wysokości 9,2 W. Panel SmartAXIS został wyposażony w 3,7" monochromatyczny ekran TFT LCD o rozdzielczości 240x100 pikseli oraz jasności na poziomie 800 cd/m2. Wyświetlacz został wyposażóny w podświetlenie LED z kolorach: buiały, czerwony oraz różowy. Producent deklaruje żywotność urządzenia na poziomie 70 000h. Panel SmartAXIS IDEC to urządzenie z wbudowanym sterownikiem PLC, który został wyposażony w 8 wejść cyfrowych w tym 2 mogą pracować jako wejścia analogowe prądowo-napięciowe oraz 4 wyjścia przekaźnikowe 10A. Dodatkowo możliwości HMI FT1A-M12 można rozbudować do 144 punktów I/O. Ponadto HMI IDEC został wyposażony w port Etherntet, USM mini-B, USB typ A, RS232, RS485. Obsluguje porty komunikacyjne takie jak: Modbus RTU, Modbus TCP oraz IDEC Computerlink. HMI FT1A-M12RA-B z wbudowanym PLC współpracuje z większością urządzeń dostępnych na rynku automatyki przemysłowej.
Panel dotykowy FT1A-M12RA-B od frontu dysponuje IP66F a od tyłu IP20. Producent deklaruje możliwość pracy urządzenia w temperaturze 0...55 stopni Celsjusza. FT1A-M12RA-W posiada obudowę z tworzywa o wymiarach 77 x 116 x 58 mm.
Wejścia/Wyjścia |
Wejścia binarne |
8 |
Wyjścia przekaźnikowe |
4 |
Wejścia analogowe |
2 |
Napięcie wejść analogowych (V) |
0...10 |
Prąd wejść analogowych (mA) |
4...20 |
Komunikacja |
Komunikacja |
IDEC Computerlink RS232 Ethernet USB Modbus/RTU Modbus/TCP RS485 |
Typ modułu |
Rodzaj modułu |
Panel operatorski |
Wymiary i waga |
Przekątna ekranu ( '' ) |
3,7 |
Głębokość (mm) |
58 |
Szerokość (mm) |
116 |
Wysokość (mm) |
77 |
Waga (kg) |
0,3 |
Zasilanie |
Napięcie zasilania (VDC) |
24 |
Ogólne |
Rozdzielczość (pix) |
240x100 |
Temperatura pracy (°C) |
0...55 |
Stopień ochrony IP |
20 66F |
