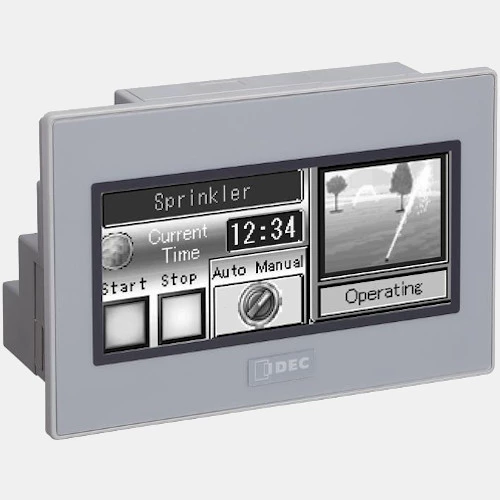

Panel operatorski HMI FT1A-M14SA-W
Panel HMI FT1A-M14SA-W producenta IDEC zasilany jest napięciem 24V DC i pobiera moc w wysokości 9,2 W. Panel SmartAXIS został wyposażony w 3,7" monochromatyczny ekran TFT LCD o rozdzielczości 240x100 pikseli oraz jasności na poziomie 800 cd/m2. Wyświetlacz dysponuje podświetleniem LED w kolorach biały, czerwony oraz różowy. Producent deklaruje żywotność urządzenia na poziomie 70 000h. Panel SmartAXIS IDEC to urządzenie z wbudowanym sterownikiem PLC, który został wyposażony w 8 wejść cyfrowych w tym, 2 mogą pracować jako analogowe prądowo-napięciowe, 2 wyjścia analogowe prądowo-napięciowe oraz 4 wyjścia tranzystorowe. Panel HMI SmartAXIS FT1A-M14SA-W posiada możliwość rozbudowy do 144 punktów wejść/wyjść binarnych oraz o 2 moduły analogowe po 2 sygnały. Ponadto HMI IDEC został wyposażony w szereg portów komunikacyjnych: RS232, RS485, Ethernet, USB typ A, USB mini-B. HMI z wbudowanym PLC FT1A-M14SA-W obsługuje liczne protokoły komunikacyjne, w tym Modbus RTU/TCP czy IDEC computerlink. Współpracuje z większością urządzeń dostępnych na rynku automatyki przemysłowej.
Panel dotykowy FT1A-M14SA-W o stopniu ochrony od frontu IP66F oraz IP20 od tyłu może pracować w temperaturze od 0...55 stopni Celsjusza. HMI dysponuje obudową z tworzywa o wymiarach 77 x 116 x 58 mm. Urządzenie posiada przyłącze w postaci listwy zaciskowej śrubowej.
| Wejścia/Wyjścia |
| Wejścia binarne | 8 |
| Wyjścia tranzystorowe | 4 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 4...20 |
| Prąd wyjść analogowych (mA) | 4...20 |
| Komunikacja |
| Komunikacja | IDEC Computerlink RS232 Ethernet USB Modbus/RTU Modbus/TCP RS485 |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 3,7 |
| Głębokość (mm) | 58 |
| Szerokość (mm) | 116 |
| Wysokość (mm) | 77 |
| Waga (kg) | 0,3 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Ogólne |
| Rozdzielczość (pix) | 240x100 |
| Temperatura pracy (°C) | 0...55 |
| Stopień ochrony IP | 20 66F |
