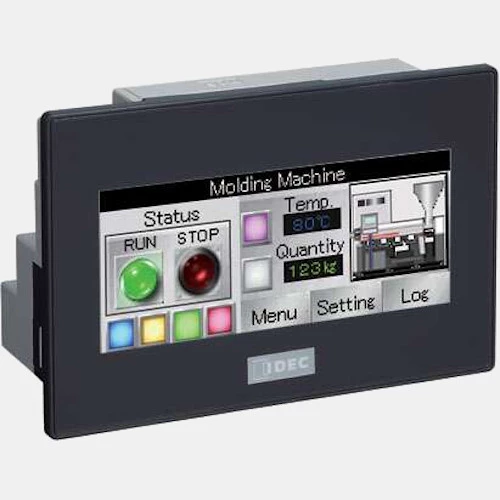

Panel operatorski HMI FT1A-C12RA-B
Panel HMI FT1A-C12RA-B producenta IDEC zasilany jest napięciem 24V DC i pobiera moc w wysokości 9,2 W. Panel SmartAXIS został wyposażony w 3,8" ekran TFT o rozdzielczości 240x100 pikseli oraz jasności na poziomie 400 cd/m2. Urządzenie dysponuje 65 tysiącami kolorów. Producent deklaruje żywotność urządzenia na poziomie 70 000h. Panel SmartAXIS IDEC to urządzenie z wbudowanym sterownikiem PLC, który został wyposażony w 8 wejść cyfrowych w tym 2 wejścia mogą pracować jako analogowe prądowo-napięciowe oraz 4 wyjścia przekaźnikowe 10A. Dodatkowo możliwości HMI FT1A-C12 można rozbudować do 144 punktów I/O. Ponadto HMI IDEC został wyposażony w port Etherntet, USM mini-B, USB typ A, RS232, RS485. Obsługuje porty komunikacyjne takie jak: Modbus RTU, Modbus TCP oraz IDEC Computerlink. HMI FT1A-C12RA-B z wbudowanym PLC współpracuje z większością urządzeń dostępnych na rynku automatyki przemysłowej.
Panel dotykowy FT1A-C12RA-B od frontu dysponuje IP66F a od tyłu IP20. Producent deklaruje możliwość pracy urządzenia w temperaturze -20...55 stopni Celsjusza. FT1A-C12RA-W posiada obudowę z tworzywa o wymiarach 77 x 116 x 58 mm.
| Wejścia/Wyjścia |
| Wejścia binarne | 8 |
| Wyjścia przekaźnikowe | 4 |
| Wejścia analogowe | 2 |
| Napięcie wejść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 4...20 |
| Komunikacja |
| Komunikacja | IDEC Computerlink RS232 Ethernet USB Modbus/RTU Modbus/TCP RS485 |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 3,8 |
| Głębokość (mm) | 58 |
| Szerokość (mm) | 116 |
| Wysokość (mm) | 77 |
| Waga (kg) | 0,3 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Ogólne |
| Rozdzielczość (pix) | 240x100 |
| Temperatura pracy (°C) | -20...50 |
| Stopień ochrony IP | 20 66F |
| Ilość kolorów | 65000 |
| Jasność (cd/m2) | 400 |
| Podświetlenie | LED |
