Panele HMI Unitronics z PLC

Charakterystyka paneli HMI Unitronics

Panele UNISTREAM

Sterowniki PLC UNISTREAM, są połączeniem panelu HMI i sterownika PLC w jedność. Jest to rozwiązanie ekonomiczne, ponieważ daje możliwość użycia jednego urządzenia zamiast dwóch, zyskując tym więcej miejsca.

 Vision kolor

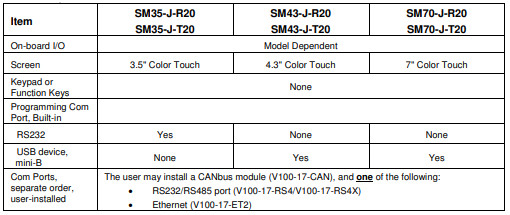

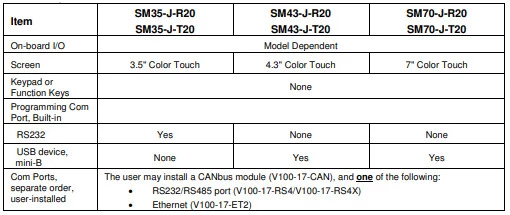

Panele HMI SAMBA - Charakterystyka

• Panele SAMBA, zostały wyposażone w wyświetlacze o przekątnej ekranu 3,5", 4,4" i 7".
• Obsługa jest w pełni dotykowa i bez użycia klawiatury.
• Tylko modele SM35-J-R20 oraz SM35-J-T20, zostały wyposażone w port szeregowy RS-232. Pozostałe korzystają ze złącza USB mini-B.
• Użytkownicy mają możliwość wzbogacenia panelu o porty COM, stosując dodatkowe moduły rozszerzeń.
• Wymiary dla wersji:

1. 3-calowej: 109 x 114 x 62 mm.
2. 4-calowej: 136 x 120 x 68,9 mm.
3. 7-calowej : 210 x 146 x 48,8 mm.

• Poziom ochrony IP66.
• Zasilane 24 V DC.

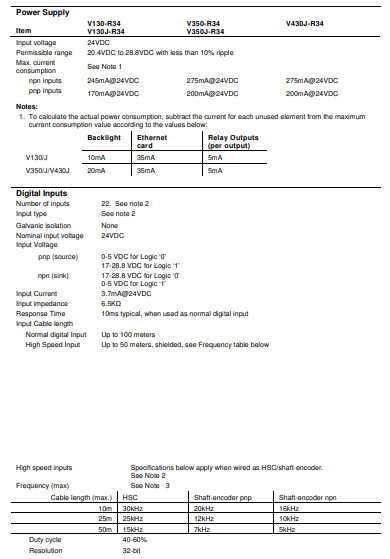

Panele HMI Vision 350/350J/V430J z wbudowanym PLC

• Przekątne ekranów: 3,5"/3,5"/4,3". Matryca dotykowa 256 kolorów/ 65536 kolorów.
• Obsługa dotykowa, dodatkowa klawiatura z 5 klawiszami funkcyjnymi.
• Komunikacja Ethernet, Profibus Slave oraz CANbus.
• Wymiary: 125 x 109 x 114 mm.
• Zasilanie: 24 V DC.
• Ochrona IP65 i NEM4X.
• Wbudowane gniazdo na karty micro SD.
• Przystosowane do warunków przemysłowych.

Panel operatorskie Unitronics V5xx

• Ekran 5,7". Matryca dotykowa: 320 x 240 pix, 256 kolorów.
• Obsługa dotykowa, brak dodatkowych klawiszy funkcyjnych.
• Komunikacja: RS-232, RS-485, CANbus port. Opcjonalnie port Ethernet możliwy jako rozszerzenie.
• Wymiary: 197 x 146 x 68.5 mm.
• Zasilanie 24 V DC.
• Stopień zabezpieczeń IP65 i NEM4X.
• Wbudowane gniazdo na karty SD.

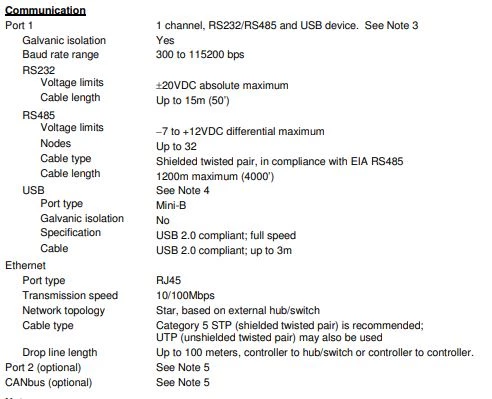

Panel HMI z PLC -  V700–T20BJ

• Panel HMI z tym oznaczeniem jest produkowany z już wbudowanym portem ETHERNET i posiada tylko jedną wersję.
• Zasilanie panelu: 12 V DC lub 24 V DC.
• Pamięć zwiększona do 2 MB na drabinkę, 60 MB na zdjęcia i 1 MB na czcionki.
• Porty: 1 x RS232/485, 1 x mini USB,
• Brak wejść/wyjść,
• IP66/NEM4X,
• Matryca dotykowa, kolorowa, 800 x 480 pix, przekątna 7", 65536 kolorów.

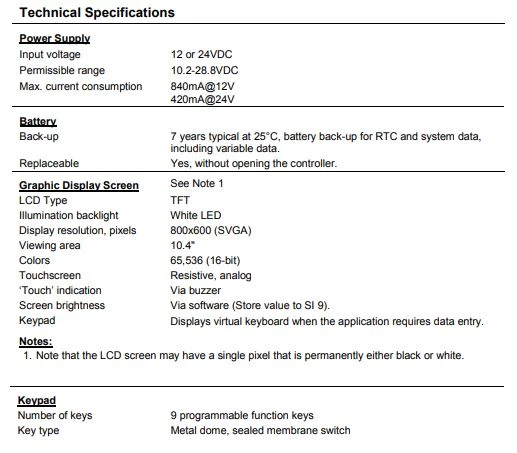

Panel HMI z wbudowanym PLC V1040–T20B

• Panel HMI z modułowym sterownikiem PLC
• Ekran o przekątnej 10,4" i rozdzielczości 800 x 600 pix. Obsługa dotykowa z dodatkową klawiaturą i 9 przyciskami funkcyjnymi.
• Komunikacja RS-232, RS-485, USB.
• Zasilanie 12 V DC lub 24 V DC.
• Pamięć 2 MB na drabinkę, 32 MB na zdjęcia i 1 MB na czcionki.
• Stopień ochrony IP65 / NEMA4X.
• Wymiary 289 x 244,5 x 59,1 mm

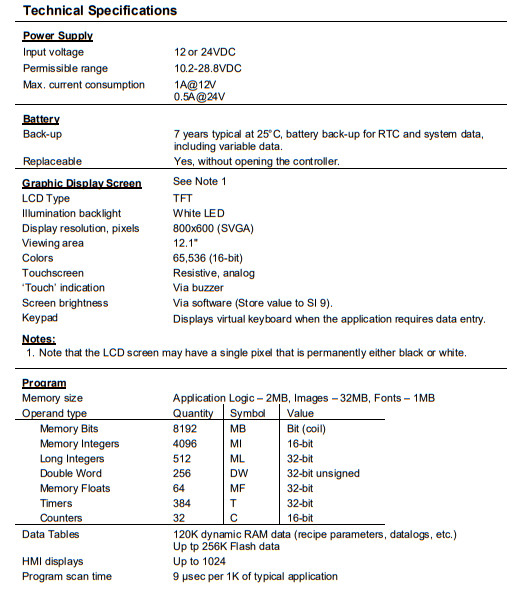

Panel HMI Unitronics  V1210–T20BJ

• Panel operatorski HMI z modułowym sterownikiem PLC
• Ekran o przekątnej 12,1", matryca dotykowa o rozdzielczości 800 x 600 pix, 65536 kolorów,
• Komunikacja RS-232, RS-485, USB.
• Zasilanie 12 V DC/ 24 V DC.
• Pamięć 2 MB na drabinkę, 32 MB na zdjęcia, 1 MB na czcionki.
• Stopień Ochrony IP65/IP66/NEM4X.
• Wymiary: 313,1 x 244,6 x 59,1 mm.

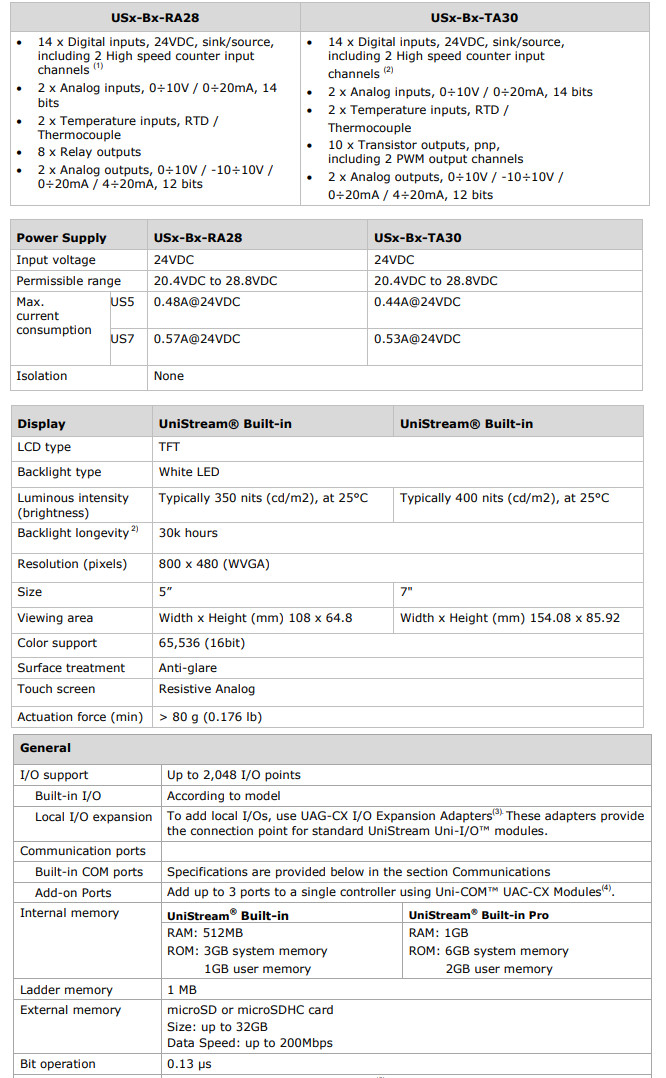

Kolorowe panele HMI Unistream 5" I/O

• Modele z tej serii wyposażono w ekrany 5" z kolorową matrycą, dotykową, o rozdzielczości 800 x 480 pix i 65536 kolorami.
• Wbudowane wejścia i wyjścia analogowe/cyfrowe.
• Zasilanie 12 V DC lub 24 V DC.
• Pamięć RAM 512 MB, ROM 3 GB + 1 GB użytkownika.
• Wbudowany port Ethernet, 1 port USB, 1 port USB Host.
• Wbudowane wejście na karę micro SD.
• Stopień ochrony IP66/IP65/NEMX4.

Operatorskie HMI Unistream 7" I/O

• Większa wersja modeli 5-calowych, w których zastosowano już 7" ekran dotykowy, z matrycą o rozdzielczości 800 x 480 px obsługującą 65536 kolorów.
• Dostępne bez lub ze wbudowanymi wejściami i wyjściami analogowymi/cyfrowymi.
• Wersje PRO dostępne z pamięcią RAM o pojemności 1 GB i pamięcią ROM do 6 GB, z 2 GB pamięci użytkownika.
• Wersje STD posiadają 512 MB RAM, 3 GB ROM + 1 GB pamięci użytkownika.
• Wyposażenie w porty 1 x Ethernet, 1 x USB, 1 x USB Host, oraz slot na karę micro-SD, a nawet 1 x audio OUT.
• Ochrona w stopniu IP65/66, NEMA 4X.

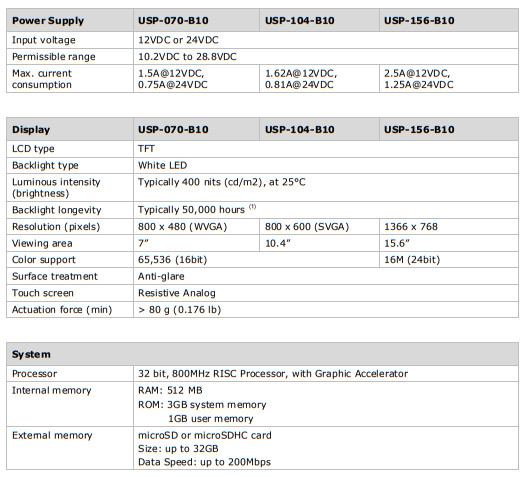

Graficzny panel HMI Unitronics USP–070–B10.

• Ten panel HMI ze wbudowanym PLC  wyróżnia się dwoma portami Ethernet, działającym jako switch, podwójnym portem USB Host, slotem na karty micro SD oraz portem Audio out.
• Komunikacja Ethernet, USB, USB host,
• Pozwala na podłączenie do 5 modułów,
• Do panelu HMI został wbudowany głośnik.
• Ekran dotykowy, kolorowy z obsługą 56536 kolorów o rozdzielczości 800 x 600 px.
• Pamięć RAM 512 MB, ROM 3 GB + 1 GB dla użytkownika,
• Ochrona IP6/65 i NEM4X.
• Zasilanie 12 V DC /24 V DC.

Panel HMI graficzny USP–104–B10

• Ten model jest większą wersją 7-calowego USP 070 B10. Wyposażono go w ekran 10,4", o rozdzielczości 800 x 600 px.
• Posiada wbudowane porty: 2x Ethernet, służące jako switch, 2 x USB Host, slot na karty micro SD oraz Audio out.
• Pamięć RAM 512 MB, ROM 3 GB + 1 GB dla użytkownika,
• Wbudowany głośnik.
• Możliwość podłączenia do 5 modułów.
• Zasilanie 12/24 V DC.
• Ochrona IP66/65/NEM4X.
• Komunikacja: Ethernet, USB, USB host,

Panel operatorski USP–156–B10

• Największy z wszystkich dostępnych, wyposażony w przejrzysty ekran o przekątnej 15,6 cali, o rozdzielczości 1366 x 768 px.
• Matryca dotykowa, obsługująca aż 16M kolorów. Klawiatura, tylko wirtualna.
• Wbudowane porty to: 2 x port Ethernet, działającymi jako switch, 2 x port USB Host, slot micro-SD i Audio Out.
• Umożliwia podłączenie do 5 modułów.
• Zasilanie 12/24 V DC.
• Komunikacja: Ethernet, USB, USB host,
• Ochrona IP66/65/NEM4X.
• Wbudowany głośnik
• Możliwość podłączenia do 5 modułów.

Tekstowe panele HMI Vision

Tekstowe panele operatorskie Unitronics Jazz/Jazz -J

• Tekstowe panele HMI z PLC, posiadają do obsługi klawiaturę z 16 klawiszami funkcyjnymi.
• Wyświetlacz sekwencyjny dwuliniowy.
• Zasilanie 24 V DC,
• Ochrona IP65/NEM4X,
• Możliwość łączenia w sieć Modbus jako Master/Slave,
• Porty RS-232/485, USB
• Ilość wejść/wyjść zależy od modelu,
• Pamięć 24K/48K.

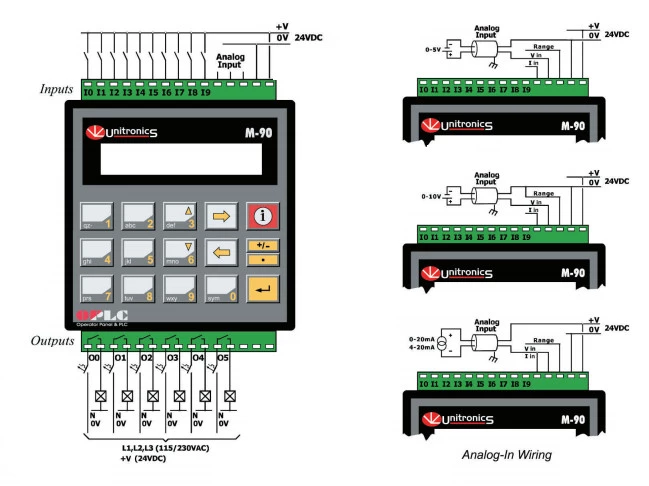

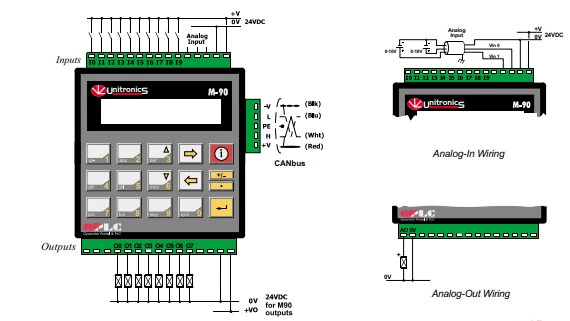

Tekstowe panele HMI Unitronics M90 i M91

• Są panelami HMI z modułowymi PLC, wyposażonymi w wyświetlacz sekwencyjny, dwuliniowy dla M91 i jedno liniowy dla M90. Do obsługi służy 15-klawiszowa klawiatura.
• Zasilanie 12/24 V DC,
• Pamięć od 24 do 48K,
• Możliwa praca w sieci Modbus jako Master/Slave.
• Liczba wejść/wyjść zależy od modelu,
• Komunikacja RS-232/RS-485, USB,
• Stopień ochrony IP65/66, NEM4X

Monochromatyczne panele HMI Unitronics

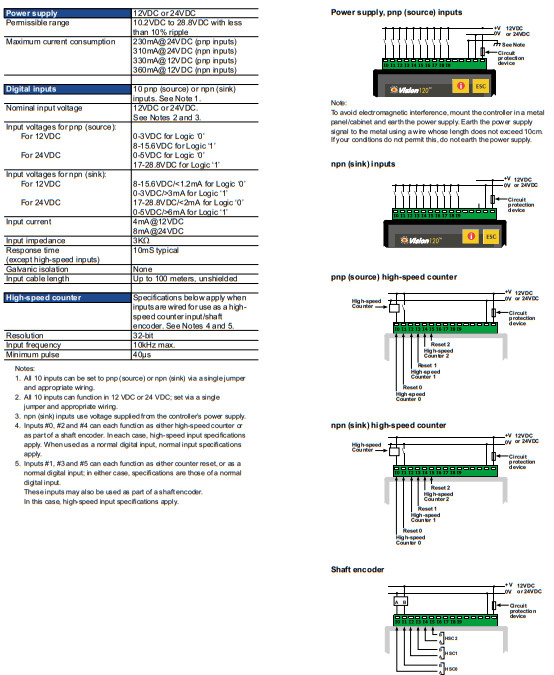

Modele Vision 120/130/130-J

• Panele operatorskie z wyświetlaczem czarno – białym lub czarno – żółtym (Vision 120). Obsługiwane przy użyciu klawiatury 16-klawiszowej. Ekran 2.4" o rozdzielczości 128 x 64px.
• Zasilanie 12/24 V DC,
• Możliwość pracy jako Master / Slave. W modelach 130 i 130-J jest możliwa opcja łączenia w sieć CANbus, drugą opcją jest możliwość łączenia w sieci Ethernet.
• Porty: 2 x RS232/RS485, slot na pamięć microSD,
• Pamięć 448K
• Liczba wejść zależna od modelu. (Możliwie od 8 do 22 wejść dwustanowych, + wejścia przekaźnikowe, tranzystorowe i analogowe)
• Ochrona IP66,

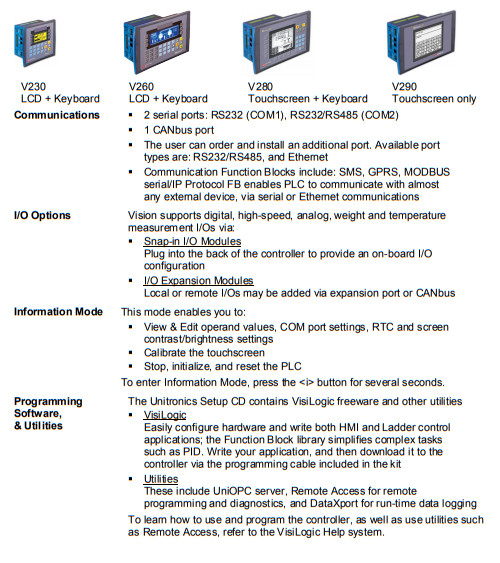

Panel monochromatyczny Unitronics V230–B20A:

• Panele HMi Unitronics z ekranem graficznym mono, o przekątnej 3,2". Obsługa za pomocą klawiatury 24-klawiszowej. Rozdzielczość wyświetlacza 128 x 64 pix.
• Możliwość pracy w sieci Modbus jako Master/Slave,
• Możliwość łączenia w sieć CANbus,
• Opcja łączenia w sieć Ethernet.
• Zasilanie 12/24 V DC,
• Pamięć 1MB na drabinkę,
• Stopień ochrony IP65/NEM4X,

Panel HMI mono V260–16-B20B

• Modułowy sterownik PLC Unitronics OPLC z HMI. Przekątna ekranu 5,4", rozdzielczość 240 x 60 px. Podświetlenie lampą fluorescencyjną. Klawiatura z 33 klawiszami funkcyjnymi.
• Możliwość pracy w sieci Modbus jako Master/Slave,
• Możliwość łączenia w sieć CANbus,
• Opcja z możliwością łączenia w sieć Ethernet.
• Pamięć 1 MB na drabinkę
• Zasilanie 12/24 V DC,

Monochromatyczny panel HMI V280-18-B20B

• Sterownik PLC Unitronics wyposażony w ekran dotykowy, o przekątnej 4,7", rozdzielczości 320 x 240 px. Kolor wyświetlania czarno – biały. Klawiatura 27 klawiszy.
• Zasilanie 12/24 V DC,
• Możliwość łączenia w sieci CANbus i Modbus jako Slave\Master. Możliwa opcja z łączeniem w sieć Ethernet.
• Pamięć 1 MB na drabinkę,
• Porty: RS232/RS485, Ethernet (opcjonalne),
• Stopień ochrony IP65/NEMX4

Monochromatyczny panel operatorki HMI unitronics V290-19-B20B

• Panel HMI Unitronics ze sterownikiem PLC  modułowym. Urządzenie wyposażone w czarno biały wyświetlacz. Matryca 5,7" dotykowa o rozdzielczości 320 x 240 pix.
• Możliwość łączenia w sieci CANbus i Modbus jako Slave\Master. Możliwa opcja z łączeniem w sieć Ethernet.
• Pamięć 1 MB na drabinkę,
• Porty: RS232/RS485, Ethernet (opcjonalne),
• Stopień ochrony IP65/NEMX4

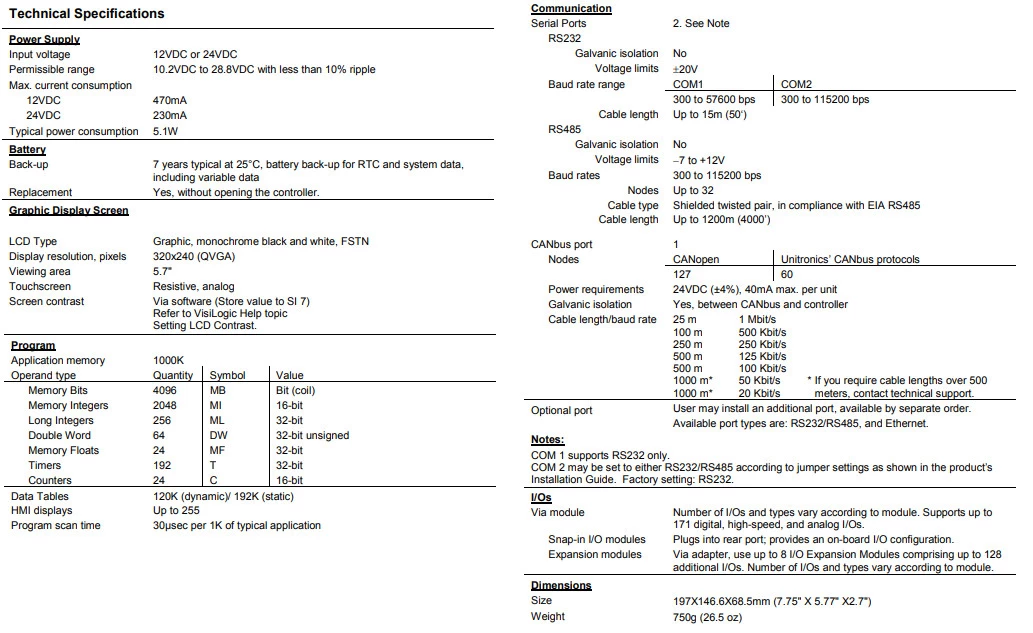

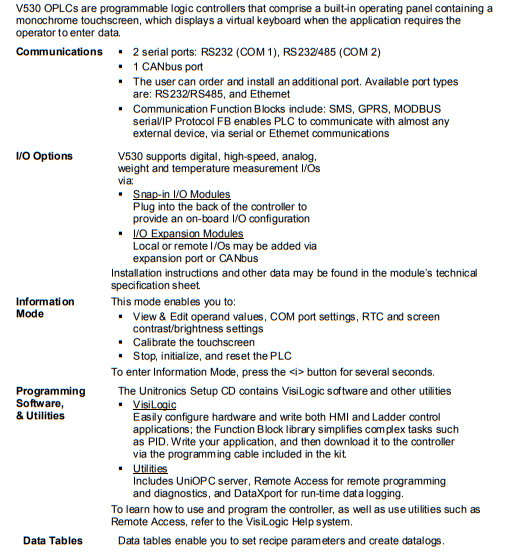

Panele operatorskie V530-53-B20B

• Dotykowy panel HMI z PLC o przekątnej 5,7 cala i rozdzielczości 320 x 240 px. Wyświetlanie czarno – białe.
• Komunikacja przez RS232, RS485 i port CANbus.
• Zasilanie 12/24 V DC.
• Pamięć 1 MB na drabinkę,
• Stopień ochrony IP65/NEM4X
• Wymiary 197 x 146,6 x 68,5 mm.
• Waga 750 g.
